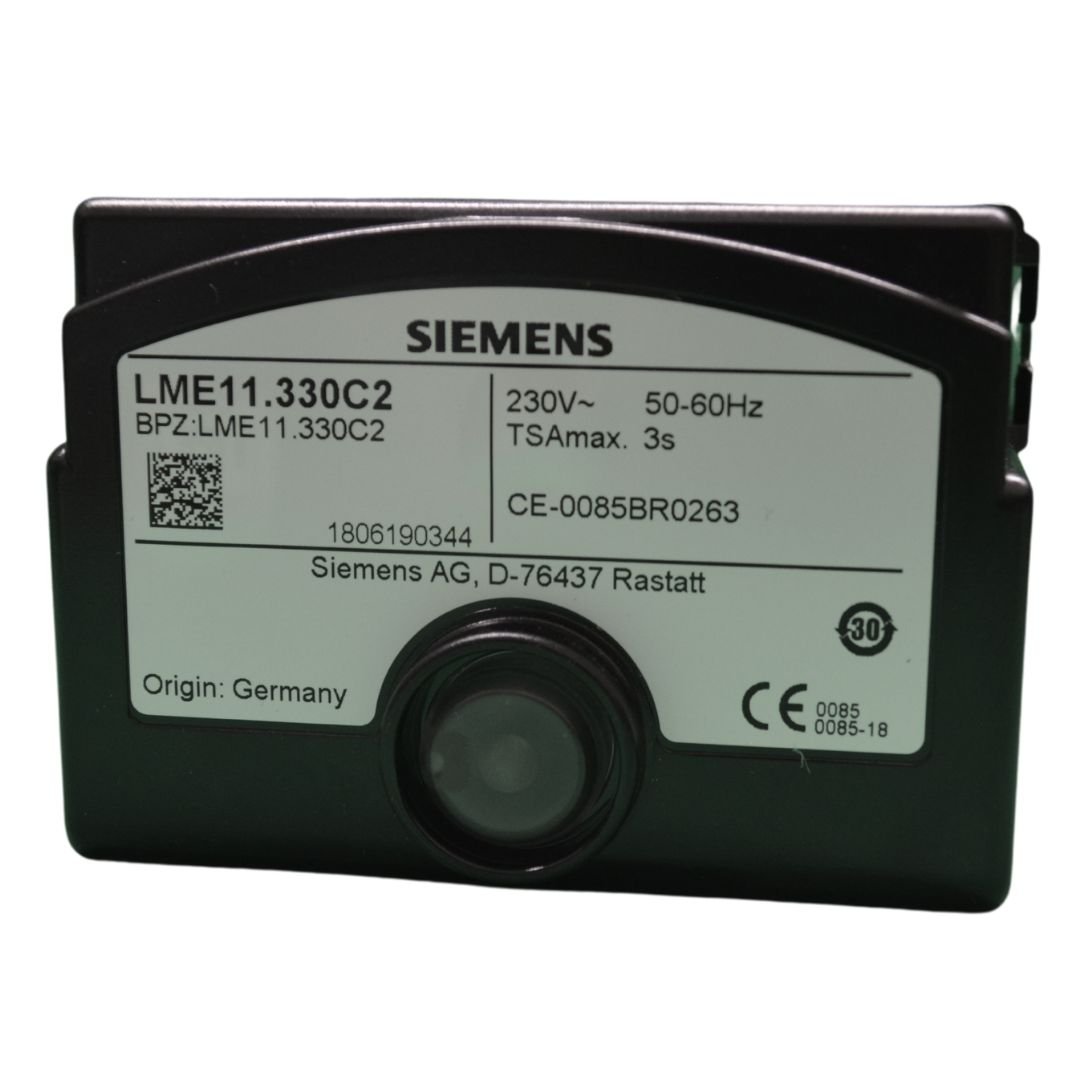

CONTROLADOR LME11.330C2
Los controles Siemens de protección contra fallas de flama, también denominados Caja de Control, Controlador de Flama o de Llama, son ideales para quemadores industriales por su elevada seguridad y confiabilidad en el funcionamiento. Estos controles facilitan la monitorización de interrupciones en la flama de quemadores que operan bajo diversas configuraciones (Una etapa | encendido-apagado | On-Off). Esto garantiza que los procesos que incluyen sistemas de combustión sean seguros y tengan un riesgo muy reducido, especialmente al usar combustibles inflamables.
Características relevantes de su funcionamiento:
- Control y detección de bajo voltaje.
- Supervisión y control de la presión de aire con comprobación funcionales del interruptor de presión de aire, también conocido como presostatos o switch de flujo de aire, durante el arranque y operación.
- Posibilidad de instalar Reset de Falla de Flama de manera Remota.
- Indicación multicolor de estado de favería e información de estado operacional.
- Control por limitación de número de repeticiones.
- Secuencia de repeticiones precisa debido a la señal digital que el sistema ocupa.
- Operación intermitente controlada después de 24 horas de trabajo y operación continua.
- Los dispositivos Siemens para protección contra fallas de llama han probado ser valiosos, destacando especialmente por su elevada seguridad. Además, ofrecen simplicidad tanto en su uso como en su instalación. Los controles de Siemens para fallas de llama en quemadores facilitan la configuración de varios parámetros de purga (pre y post-purga), adaptándose a través de su amplio catálogo a diversos tipos de procesos, ya sean industriales, comerciales o de servicios.
Sin control de actuador
Hasta una capacidad de poder calorífico de 120 kW equivalentes a 410,000 BTU´s/hr.
Voltaje Principal: 230V
tw aprox. – Tiempo de Espera: 2.5 seg.
t1´ mínimo – Tiempo de Purga: 20 Seg.
TSA máximo – Tiempo de Seguridad: 3 Seg.
t3n aprox. – Tiempo de Post-ignición: 2 Seg.
t3 aprox. – Tiempo de Pre-ignición: 2 Seg.
t4 aprox. – Intervalo entre ignición (apagada) y (BV): N/A
t22 aprox. – 2do Tiempo de seguridad: N/A
t10 mínimo – Tiempo específico para señal de presión de aire: 5 seg.
t11 mínimo – Tiempo de apertura programado para actuador (SA): N/A
t12 mínimo – Tiempo de cierre programado para actuador (SA): N/A
CONTROLADOR LME21.330C2
Controles contra falla de flama
Los controles Siemens para control de fallas de flama, conocidos también como Caja de Control, Controlador de Flama o de Llama, diseñados para quemadores industriales, brindan alta seguridad y aseguran un funcionamiento consistente. Estos sistemas permiten supervisar cualquier anomalía en la llama de quemadores que operan bajo diferentes configuraciones (Dos etapas | Fuego Alto & Fuego Bajo | Two Stages). Esto contribuye a que los procesos que incluyen sistemas de combustión sean extremadamente seguros y de muy bajo riesgo, especialmente cuando se manejan combustibles inflamables.
Características relevantes de su funcionamiento:
- Control y detección de bajo voltaje.
- Supervisión y control de la presión de aire con comprobación funcionales del interruptor de presión de aire, también conocido como presostatos o switch de flujo de aire, durante el arranque y operación.
- Posibilidad de instalar Reset de Falla de Flama de manera Remota.
- Indicación multicolor de estado de favería e información de estado operacional.
- Control por limitación de número de repeticiones.
- Secuencia de repeticiones precisa debido a la señal digital que el sistema ocupa.
- Operación intermitente controlada después de 24 horas de trabajo y operación continua.
- Los dispositivos Siemens para protección contra fallas de llama han probado ser valiosos, destacando especialmente por su elevada seguridad. Además, ofrecen simplicidad tanto en su uso como en su instalación. Los controles de Siemens para fallas de llama en quemadores facilitan la configuración de varios parámetros de purga (pre y post-purga), adaptándose a través de su amplio catálogo a diversos tipos de procesos, ya sean industriales, comerciales o de servicios.
Sin control de actuador
Voltaje Principal: 230V
tw aprox. – Tiempo de Espera: 2.5 seg.
t1´ mínimo – Tiempo de Purga: 30 Seg.
TSA máximo – Tiempo de Seguridad: 3 Seg.
t3n aprox. – Tiempo de Post-ignición: 2 Seg.
t3 aprox. – Tiempo de Pre-ignición: 2 Seg.
t4 aprox. – Intervalo entre ignición (apagada) y (BV): 8 seg.
t22 aprox. – 2do Tiempo de seguridad: N/A
t10 mínimo – Tiempo especifico para señal de presión de aire: 5 seg.
t11 mínimo – Tiempo de apertura programado para actuador (SA): N/A
t12 mínimo – Tiempo de cierre programado para actuador (SA): N/A
CONTROLADOR LME22.331C2
Controles contra falla de flama
Los controles Siemens para control de fallas de llama, también referidos como Caja de Control, Control de Flama o Controlador de Llama, destinados a quemadores industriales, ofrecen alta seguridad y un desempeño confiable. Permiten monitorear cualquier falla en la flama de quemadores de distintos tipos y modalidades (Una etapa | encendido-apagado | On-Off). Esto asegura que los procesos que incluyen sistemas de combustión sean seguros y presenten un riesgo muy bajo, especialmente cuando se utilizan combustibles inflamables.
Características relevantes de su funcionamiento:
- Control y detección de bajo voltaje
- Supervisión y control de la presión de aire con comprobación funcionales del interruptor de presión de aire, también conocido como presostatos o switch de flujo de aire, durante el arranque y operación.
- Posibilidad de instalar Reset de Falla de Flama de manera Remota.
- Indicación multicolor de estado de favería e información de estado operacional.
- Control por limitación de número de repeticiones.
- Secuencia de repeticiones precisa debido a la señal digital que el sistema ocupa.
- Operación intermitente controlada después de 24 horas de trabajo y operación continua.
Con control de actuador
Voltaje Principal: 230V
tw aprox. – Tiempo de Espera: 2.5 seg.
t1´ mínimo – Tiempo de Purga: 30 Seg.
TSA máximo – Tiempo de Seguridad: 3 Seg.
t3n aprox. – Tiempo de Post-ignición: 2 Seg.
t3 aprox. – Tiempo de Pre-ignición: 3 Seg.
t4 aprox. – Intervalo entre ignición (apagada) y (BV): 8 seg.
t22 aprox. – 2do Tiempo de seguridad: N/A
t10 mínimo – Tiempo especifico para señal de presión de aire: 3 seg.
t11 mínimo – Tiempo de apertura programado para actuador (SA): 12 seg.
t12 mínimo – Tiempo de cierre programado para actuador (SA): 12 seg.
